Knap 500 tons stål

Med et vestjysk entreprenørfirma som hovedentreprenør, bød vi på smedeentreprisen på dette byfornyelsesprojekt ved Viborg Banegård og fik det.

Projektet gik ud på at forvandle og udvikle et ældre, bynært erhvervsområde til en levende, attraktiv og aktiv bydel.

Smedeentreprisen omfattede totalt knap 500 tons stål og typen af de brokonstruktioner i projektet er lige vores spidskompetence.

Entreprisen bestod samlet af:

Hærvejsbro
Biblioteksbro
Hærvejstrappe

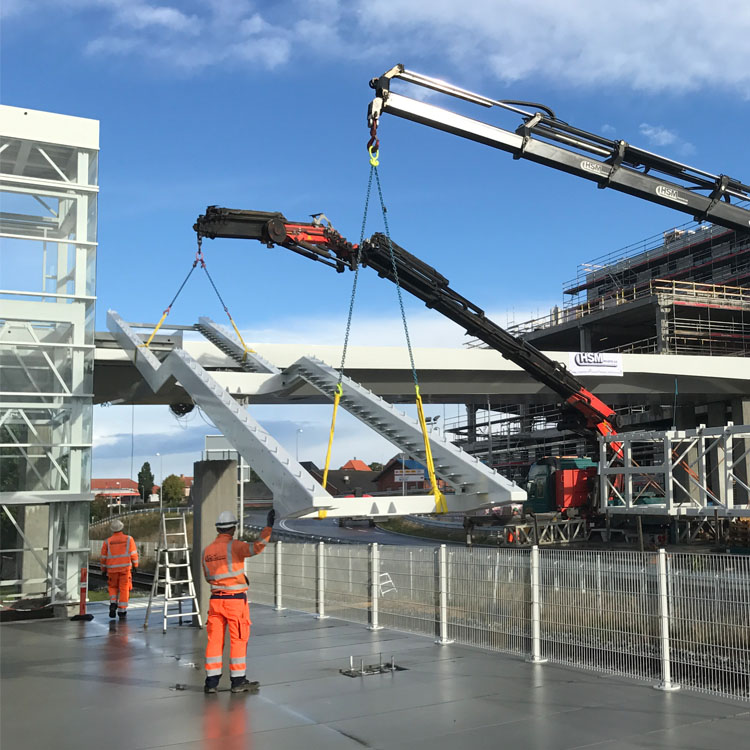

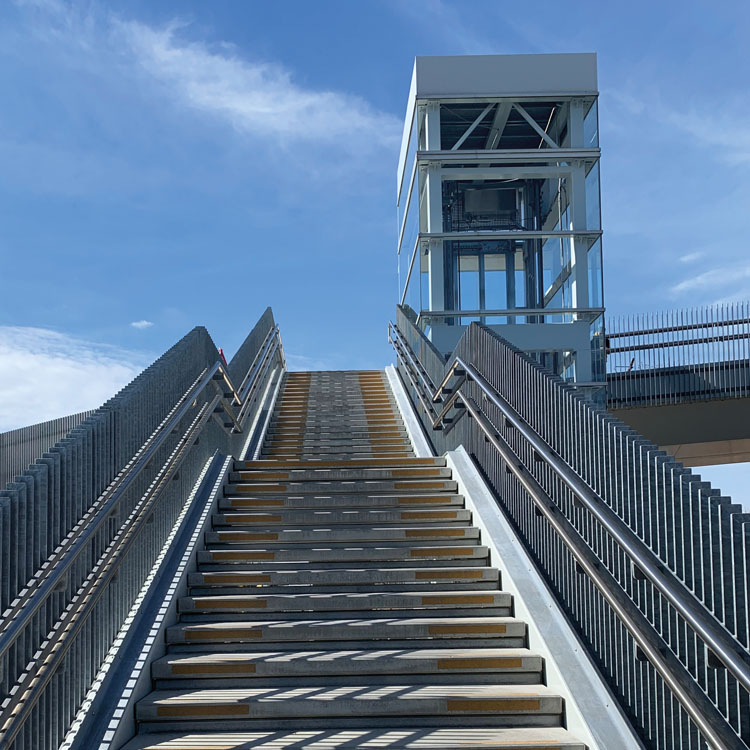

2 almindelige perrontrapper

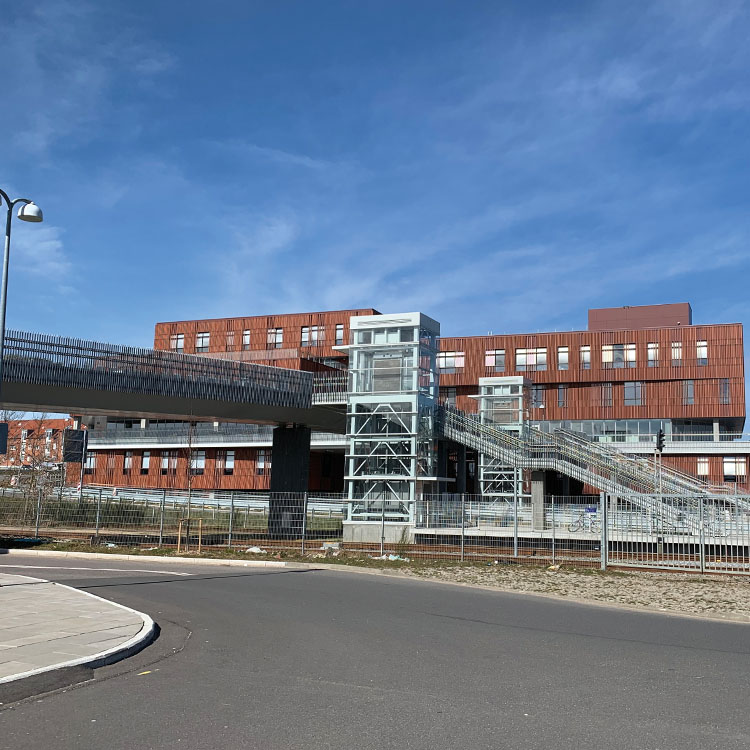

3 elevatortårne
Ca. 1 km værn

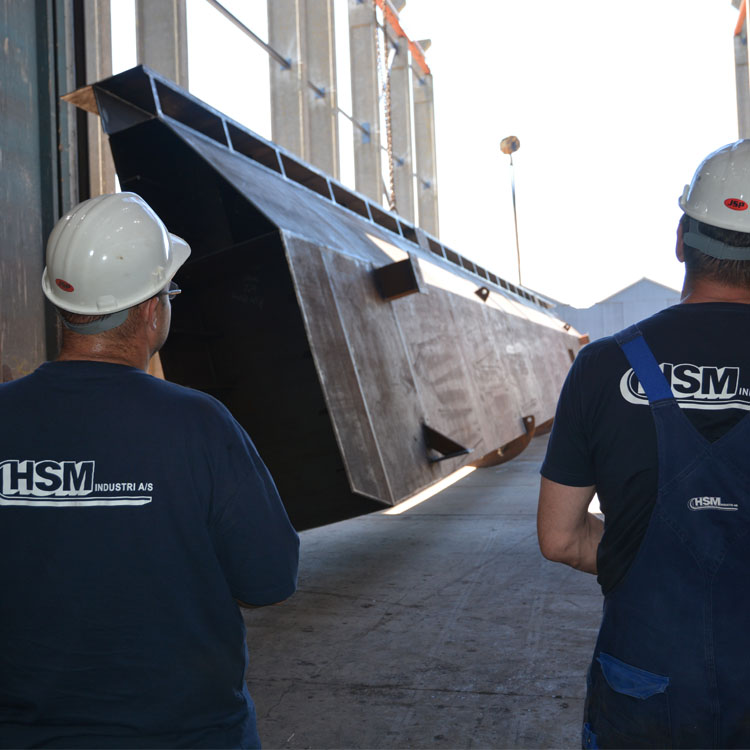

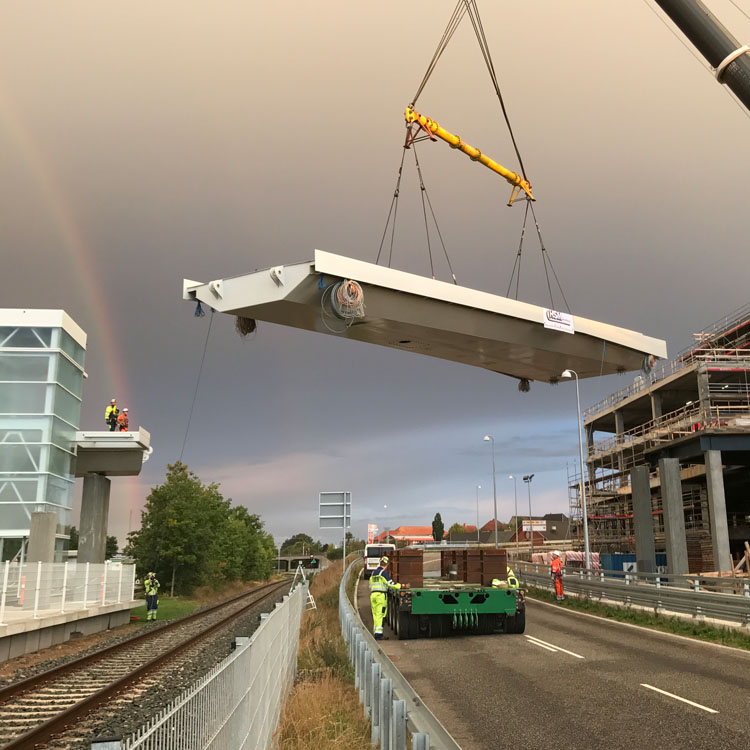

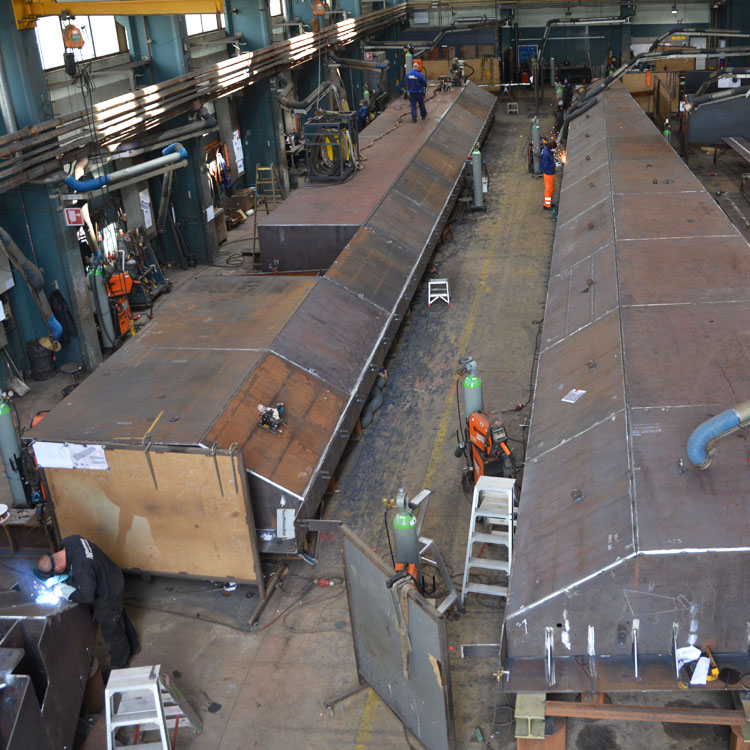

Hærvejsbroen var delt op i tre brosektioner på henholdsvis 55, 80 og 73 tons. Broelementerne blev produceret på vores fabrik i Grenaa og transporteret til Viborg i 6 dele. Her blev de svejst sammen på langs.

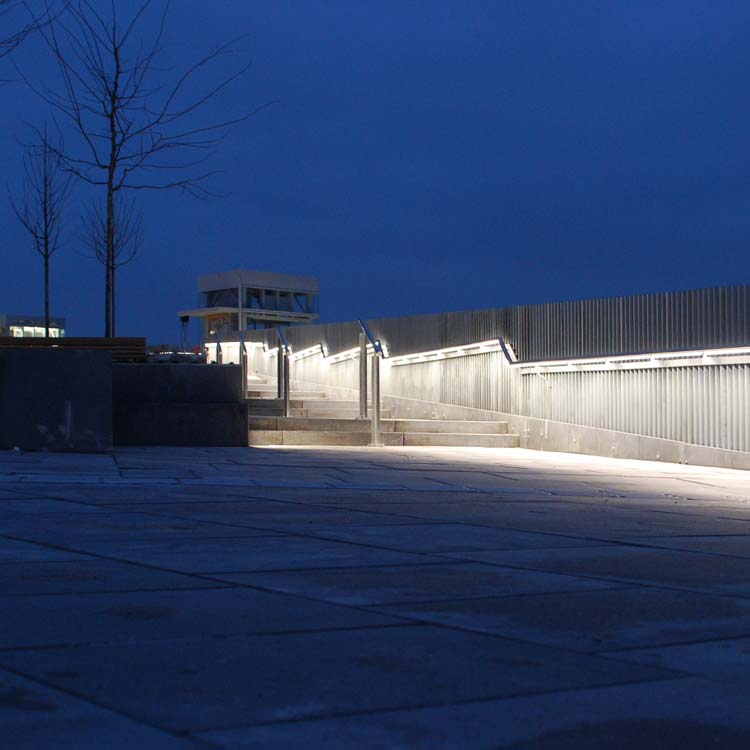

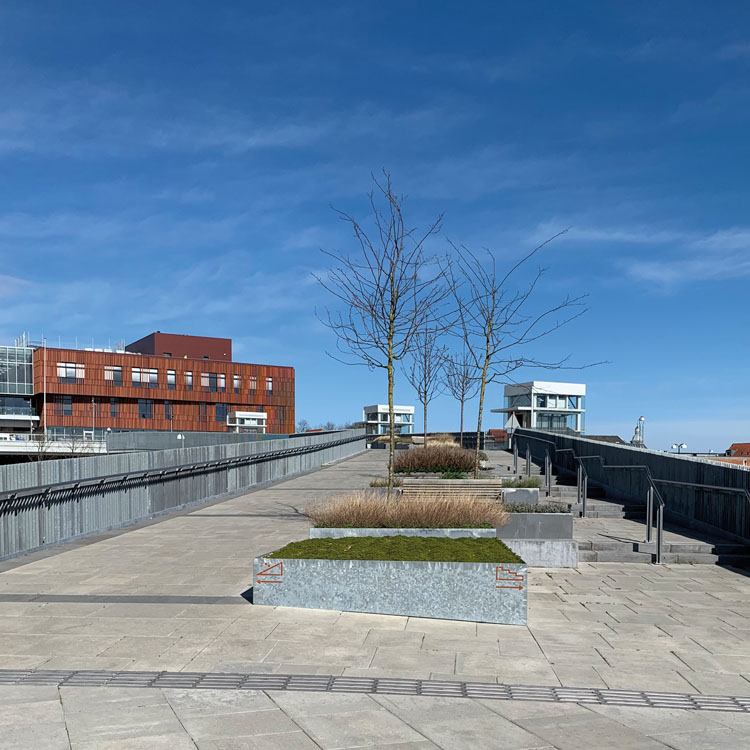

Hærvejsbroen der måler 77 m i længen er påført flisebelægning.

Biblioteksbroen

Denne bro blev ligeledes fremstillet i mindre brosektioner på matriklen i Grenaa, fragtet til montagestedet og svejst sammen på langs.

Biblioteksbroen, der vejer 75 tons total, måler 54 m i længden og er pålagt kunststofbelægning.

Montagen krævede at den stærkt trafikerede vej under broen blev afspærret.

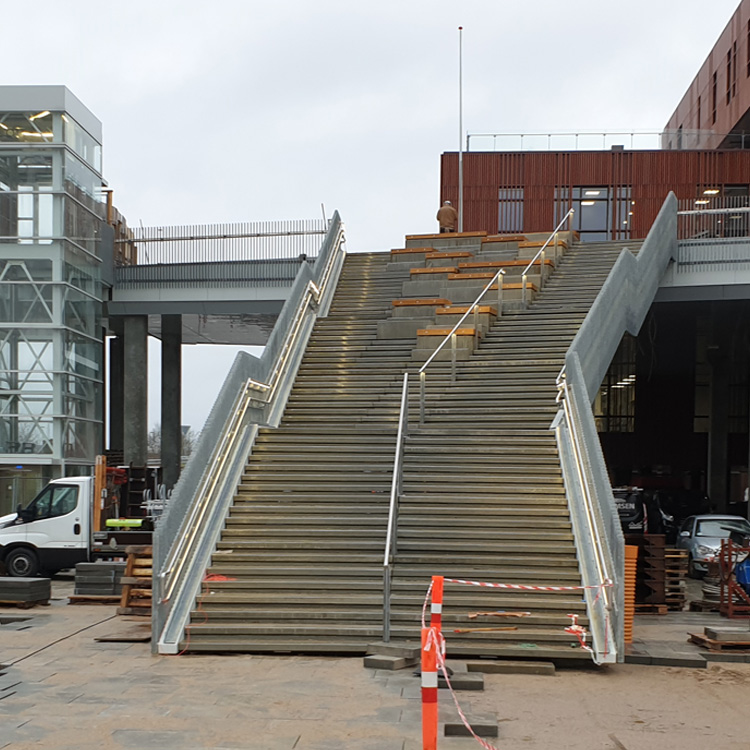

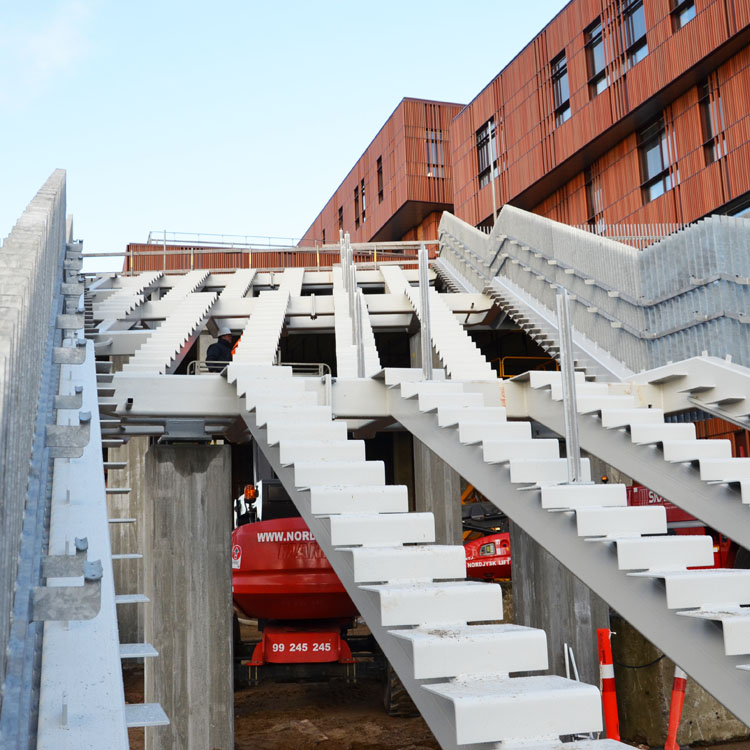

Hærvejstrappen

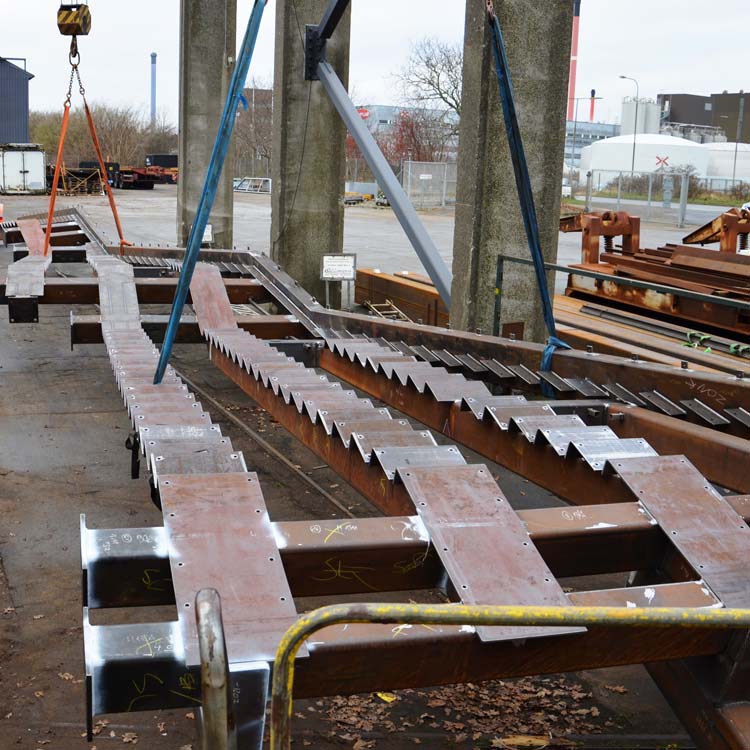

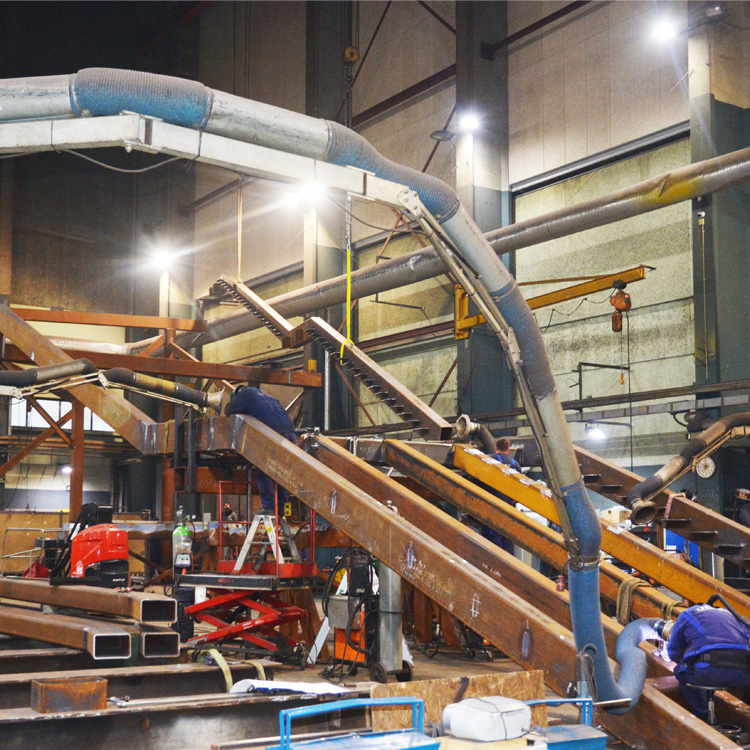

Den kileformede Hærvejstrappe blev produceret på matriklen i Grenaa og derfra transporteret til Viborg i to dele med påmonterede værn.

Total længde: 27 m
Bredde bund: 5 m
Bredde top: 9,5 m
Antal trin: 50 betontrin
Siddeplinte i midten i den øverste sektion

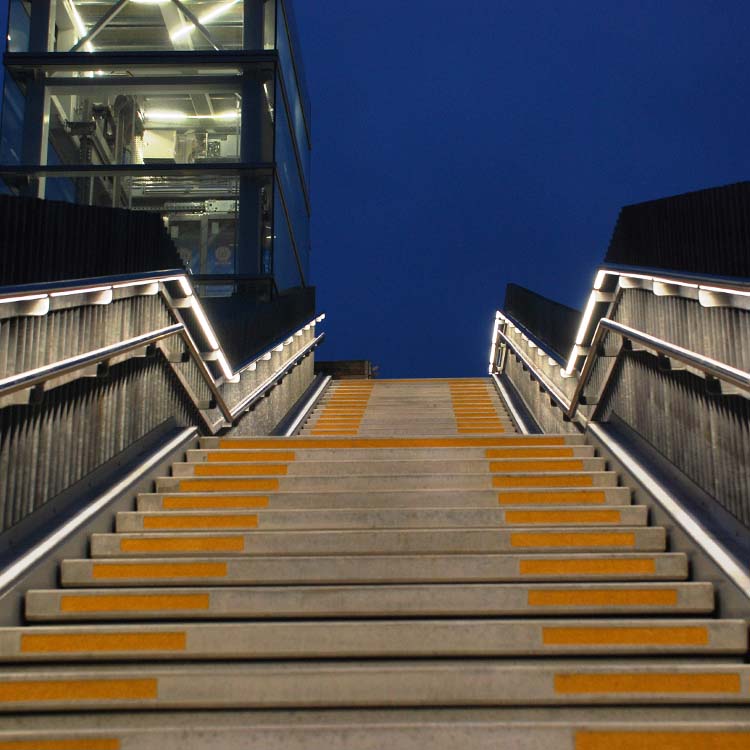

Belysning: Rustfri håndlister med lys i begge sider + lys i midten i den øverste sektion
37 tons stål
